NJWシリーズ
NJW シリーズ
-
防水
-
RoHS
-
電安法適合品あり
-
海外企画対応品あり
-
圧着タイプあり

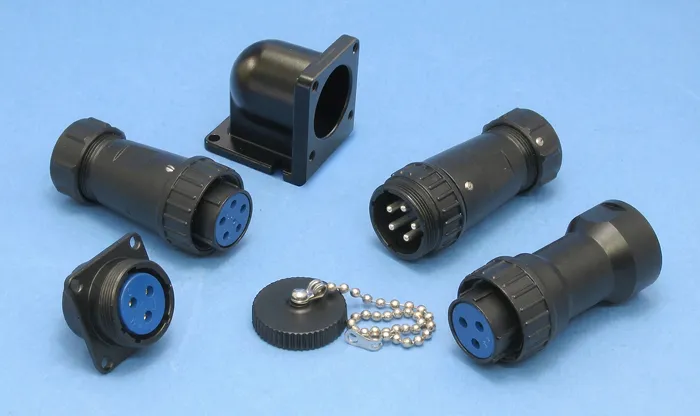

NJC シリーズをベースにした防水コネクタ。
NJC と同様豊富なバリエーションを誇ります。
監視カメラや建機、屋外計測器など屋外設置での実績が多数あります。
NJC と同様豊富なバリエーションを誇ります。
監視カメラや建機、屋外計測器など屋外設置での実績が多数あります。
-
製品カタログ（PDF）
新しいWindowで開きます -
製品カタログ（e-BOOK）
新しいWindowで開きます -
結線作業方法（PDF）
新しいWindowで開きます -
NJWシリーズRoHS10物質不使用証明書
新しいWindowで開きます
特長
| RoHS | RoHS 指令対応品 |
|---|---|
| 防水性 | 防水コネクタ【 結合時 防水機能 IP-67 相当 】 ( IP-68 クラスも相談可 ) |
| ロック方式 | ねじロック方式 |
| 機構・材質特徴 | ・シェルは亜鉛合金またはアルミ合金によるダイカスト製 ・5本キー方式のガイド採用により結合がスムーズ ・L座の使用により狭い箇所での取り付けも可能 |
| 規格について | ・< PSE >電気用品安全法適合品あり ・UL、CSA 規格認定取得品あり（UL：UL1977 CSA：C22.2 No.182.3 ） |
| 結線方式 | はんだづけ、圧着タイプあり（双方の互換性あり） |
特性
- 絶縁抵抗：最も近接する導体間を指定の電圧で測定した時、1,000 ＭΩ以上である。
- 耐電圧：最も近接する導体間に規定の電圧を1 分間印加しても、短絡等の異常がない。
- 接触抵抗：一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、5 ｍΩ以下である。
- 耐振性：振動試験を行った時、機能上支障がなく、接触抵抗は5 ｍΩ以下である。
- 衝撃：衝撃試験を行った時、機能上支障がなく、接触抵抗は5 ｍΩ以下である。
- 耐湿性：湿度試験を行った後、機能上支障がなく、絶縁抵抗は10 MΩ以上である。
- 温度サイクル：温度サイクル試験を行った後、機能上支障がなく、絶縁抵抗は1,000 MΩ以上である。
- 塩水噴霧：塩水噴霧試験を行った後、機能上支障がなく、接触抵抗は5 ｍΩ以下である。
- 防水性：通常使用する状態で、水圧40kPa 下に24 時間放置した後、浸水の形跡がない。
材質および処理
| 材質 | 処理 | |
|---|---|---|
| シェル | シェルサイズ 16 , 20 , 24：亜鉛合金(一部アルミ合金) シェルサイズ 28 , 32 ：アルミ合金 |
特殊処理 |
| 絶縁体 | 合成樹脂 | ― |
| コンタクト | 銅合金 | 銀めっき 金めっき |
| パッキン | 合成ゴム | ― |
※金めっきコンタクトへの変更が可能です。
※使用環境に応じたパッキンの変更パッキンの材質変更等はご相談下さい。（ 例：シリコーンゴム等 )
使用温度範囲
| シェルサイズ | コンタクト数 | 使用温度範囲 |
|---|---|---|
| 16 | 3,5 | -25℃～＋ 85℃ |
| 20 | 2,3,4,5,7,10,12 | |
| 24 | 2,3,4,5,10,14,16 | |
| 28 | 16,24 | |
| 32 | 2,3,4 | |
| 16 | 8 | -25℃～＋ 60℃ |
| 20 | 14 | |
| 24 | 21,24 | |
| 28 | 31,37 | |
| 32 | 8,10,12 |
七星で結線作業を承ります
現場での作業工数削減、品質の安定化のために、ケーブルを取り付けた状態での納入をおすすめします。1本からの小ロット対応、部材調達から加工まで一貫して承ります。
- 小ロット対応可能
- 専用工具の手入れが不要
- 関連部材の購買や製造工程の管理が不要
