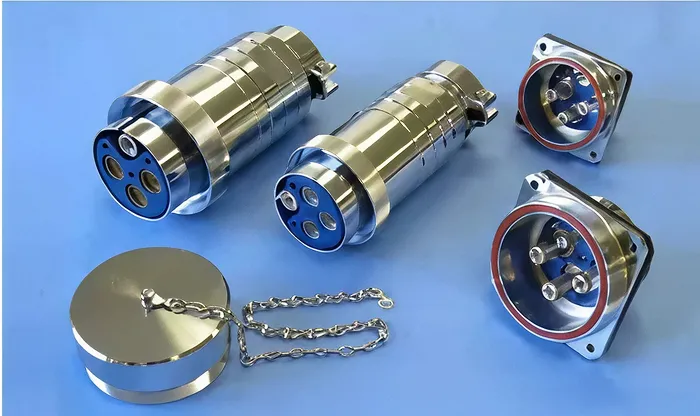

EUMWシリーズ
EUMWシリーズ
-
防水
-
RoHS
保護回路構造をもった防水コネクタ。
アースコンタクトとインターロックコンタクトを保有することで、保護回路が接続可能。
船外給電、半導体製造装置電源などでご使用頂いております。
アースコンタクトとインターロックコンタクトを保有することで、保護回路が接続可能。
船外給電、半導体製造装置電源などでご使用頂いております。
-
製品カタログ（PDF）
新しいWindowで開きます -
製品カタログ（e-BOOK）
新しいWindowで開きます -
結線作業方法（PDF）
新しいWindowで開きます -
EUMWシリーズRoHS10物質不使用証明書
新しいWindowで開きます
特長
| RoHS | RoHS 指令対応品 |
|---|---|
| 防水性 | 防水コネクタ【 結合時 防水機能 IP-67 相当 】 |
| ロック方式 | ねじロック方式 |
| 機構・材質特徴 | 保護回路構造： ・金属シェルと導通のあるシーケンス（ 優先接触 ）構造のあるアースコンタクトを有する。 ・インターロックコンタクトにより遮断機能などの保護回路接続が可能能 |
| 結線方式 | はんだづけ（ インターロックコンタクトのみ圧着 ） |
| 使用温度範囲 | － 40℃～ +85℃ |
特性
- 絶縁抵抗：最も近接する導体間を指定の電圧で測定した時、5,000 ＭΩ以上である。
- 耐電圧：最も近接する導体間に規定の電圧を1 分間印加しても、短絡等の異常がない。
- 接触抵抗：一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、3ｍΩ以下である。
- 防水性：通常使用する状態で、水圧40kPa 下に24 時間放置した後、浸水の形跡がない。
材質および処理
| 材質 | 処理 | |
|---|---|---|
| シェル | 黄銅 | クロムめっき |
| 絶縁体 | 合成樹脂 | ― |
| コンタクト | 銅合金 | 銀めっき |
| パッキン | 合成ゴム | ― |
七星で結線作業を承ります
現場での作業工数削減、品質の安定化のために、ケーブルを取り付けた状態での納入をおすすめします。1本からの小ロット対応、部材調達から加工まで一貫して承ります。
- 小ロット対応可能
- 専用工具の手入れが不要
- 関連部材の購買や製造工程の管理が不要
