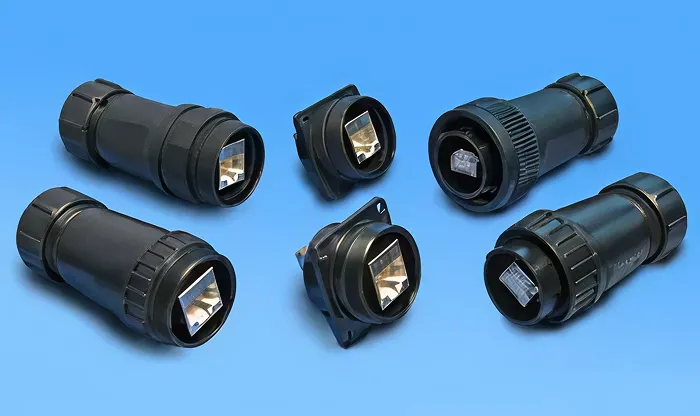

イーサネットCat6A
防水イーサネットCat6A
-
防水
-
RoHS

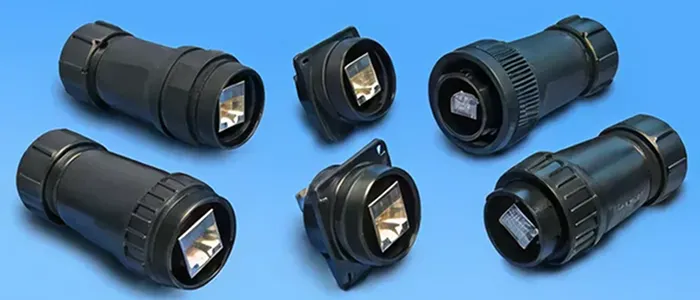

・R J 4 5 内蔵の防水コネクタ( Cat 6A )。
・STP ケーブル対応( シールド対応のモジュラープラグを付属)。
・様々な屋外用途で実績のあるNJW とNRW のシェルを採用。
・防水性能、耐候性に優れ、屋外イーサネット環境での使用に最適。
・ねじロック方式とワンタッチロック方式の2 タイプをラインアップ。
・レセプタクルとアダプタにはJ J カプラーを内蔵し、背面より
モジュラープラグを差し込む構造。
-
製品カタログ（PDF）
新しいWindowで開きます -
結線作業方法（PDF）
新しいWindowで開きます -
ENJWシリーズRoHS10物質不使用証明書：
新しいWindowで開きます -
ENRWシリーズRoHS10物質不使用証明書：
新しいWindowで開きます
特長
| RoHS | RoHS 指令対応品 |
|---|---|
| 防水性 | 防水コネクタ【 結合時 防水機能 IP-67 相当 】( IP-68 クラスも相談可 ) |
| ロック方式 | ENJW：ねじロック方式 ENRW：ワンタッチロック方式 |
| 通信性能 | Cat 6A (POE 給電対応) |
| 付属モジュラープラグの適用電線 | 導体外径 より線：26AWG 絶縁体外径：φ 0.83 ～φ 0.88mm ( 圧着工具：日本製線㈱ NST88 推奨) |
| 規格について | ANSI/TIA-568-2.D Category6A ISO/IEC 11801-1 Category6A JIS X 5150 IEEE802.3af ( PoE ) / IEEE802.3at ( PoE Plus ) 対応 |
| 使用温度範囲 | -10℃～ +60℃ |
特性
- 絶縁抵抗：最も近接する導体間をDC 100 V で測定した時、500 ＭΩ以上である。
- 耐電圧：最も近接する導体間に700 V r.m.s. を1 分間印加しても、短絡等の異常がない。
- 防水性：コネクタを結合し、通常使用する状態で、水圧40kPa 下に24 時間放置した後、浸水の形跡がない。
| 材質 | 処理 | |
|---|---|---|
| シェル | アルミ合金 | ― |
| 絶縁体 | 合成樹脂 | |
| コンタクト | 銅合金 | 銀めっき |
| パッキン | 合成ゴム | ― |
材質および処理
| 材質 | 処理 | |
|---|---|---|
| シェル | ENJW：アルミ合金 ENRW：合成樹脂 |
ENJW：特殊処理 ENRW： ― |
| パッキン | 合成ゴム | ― |
七星で結線作業を承ります
現場での作業工数削減、品質の安定化のために、ケーブルを取り付けた状態での納入をおすすめします。1本からの小ロット対応、部材調達から加工まで一貫して承ります。
- 小ロット対応可能
- 専用工具の手入れが不要
- 関連部材の購買や製造工程の管理が不要
