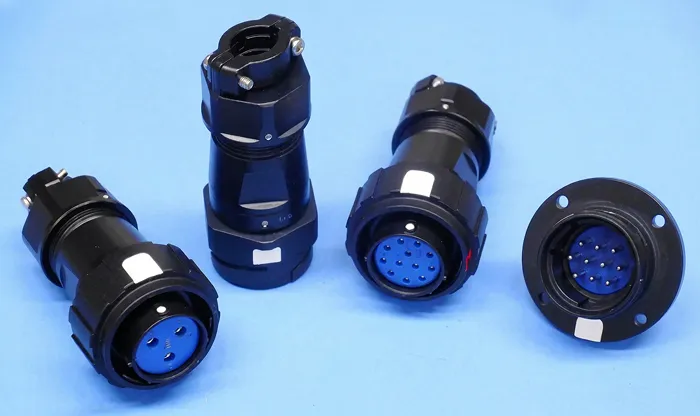

BWCシリーズ
BWCシリーズ
-
防水
-
RoHS
-
バヨネットロック
-
海外規格対応品あり
-
圧着タイプあり
バヨネットロック方式により手首のひねりだけで着脱できる防水コネクタ。
コネクタの差し位置がわかるアイマーク（位置合せ識別色）付き。
注）旧カタログに掲載しておりましたBLWシリーズとは互換性がございません。
コネクタの差し位置がわかるアイマーク（位置合せ識別色）付き。
注）旧カタログに掲載しておりましたBLWシリーズとは互換性がございません。
-
製品カタログ（PDF）
新しいWindowで開きます -
製品カタログ（e-BOOK）
新しいWindowで開きます -
結線作業方法（PDF）
新しいWindowで開きます -
BWCシリーズRoHS10物質不使用証明書：
新しいWindowで開きます
特長
| RoHS | RoHS 指令対応品 |
|---|---|
| 防水性 | 防水コネクタ【 結合時 防水機能 IP-67 相当 】 ( IP-68 クラスも相談可 ) |
| ロック方式 | バヨネットロック方式 |
| 機構・材質特徴 | ・アルミ製で軽量、しかも堅牢 ・バヨネット構造によりコネクタの挿抜力が低減 |
| 規格について | < CSA NRTL/C >規格認定取得品あり（ CSA : C22.2 No.182.3 UL : UL1977 ） |
| 結線方式 | はんだづけ、圧着タイプあり （ 双方の互換性あり） |
| 使用温度範囲 | － 25℃～ +60℃ |
特性
- 絶縁抵抗：最も近接する導体間を指定の電圧で測定した時、2,000 ＭΩ以上である。
- 耐電圧：最も近接する導体間に規定の電圧を1 分間印加しても、短絡等の異常がない。
- 接触抵抗：一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、3ｍΩ以下である。
- 耐振性：振動試験を行った時、機能上支障がなく、接触抵抗は3 ｍΩ以下である。
- 衝撃：衝撃試験を行った時、機能上支障がなく、接触抵抗は3 ｍΩ以下である。
- 耐湿性：湿度試験を行った後、機能上支障がなく、絶縁抵抗は10 MΩ以上である。
- 温度サイクル：温度サイクル試験を行った後、機能上支障がなく、絶縁抵抗は2,000 MΩ以上である。
- 塩水噴霧：塩水噴霧試験を行った後、機能上支障がなく、接触抵抗は3 ｍΩ以下である。
- 防水性：通常使用する状態で、水圧40kPa 下に24 時間放置した後、浸水の形跡がない。

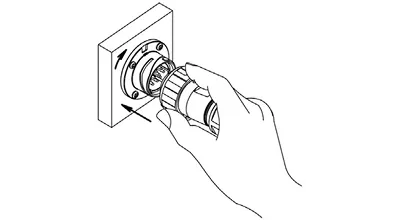

挿入
プラグの白いアイマークと相手コネクタ（レセプタクル、アダプタ）の白いアイマークを合わせ、ロックナットを右へ90°回転させながら押し込みます。
（５本キー方式の為、レセプタクルにプラグをあてて、プラグを回転させることによって、ガイドを合わせることが出来ます。）
（５本キー方式の為、レセプタクルにプラグをあてて、プラグを回転させることによって、ガイドを合わせることが出来ます。）

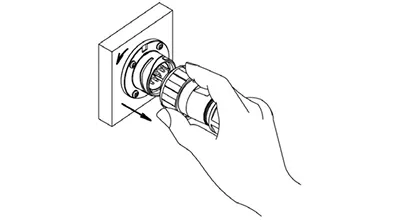

抜去
図の矢印の向きにロックナットを左へ90°回転させながら引き抜きます。
注) 抜去時には、エンドベルをひねらないで下さい。
結合していない状態でロックナットをロック方向に回転させないで下さい。
注) 抜去時には、エンドベルをひねらないで下さい。
結合していない状態でロックナットをロック方向に回転させないで下さい。
材質および処理
| 材質 | 処理 | |
|---|---|---|
| シェル | アルミ合金 | 特殊処理 |
| 絶縁体 | 合成樹脂 | ― |
| コンタクト | 銅合金 | 銀めっき |
| パッキン | 合成ゴム | ― |
