UNJW シリーズ UNJW SERIES

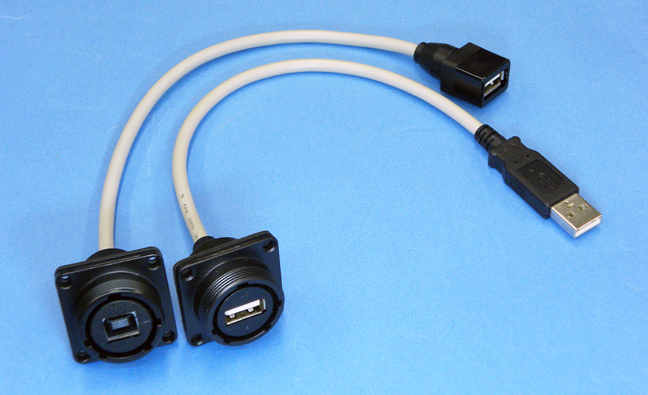

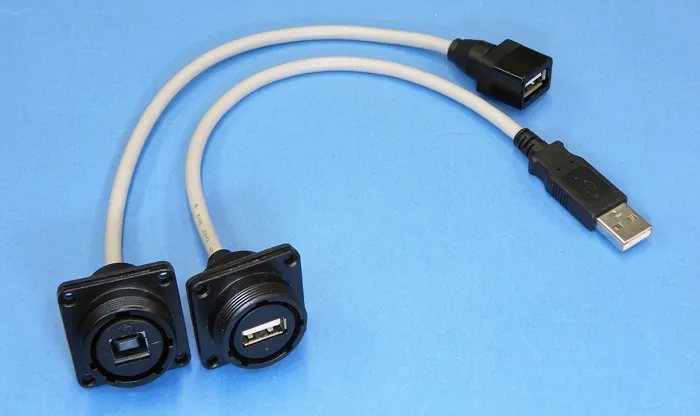

UNJWシリーズ

USB2.0(Aタイプメス)に対応した防水USBコネクタ。*
防水コネクタで実績のあるNJW-24シリーズのシェルを採用。

 *キャップNJW-24-RCaを装着した状態

防水 IP-67 相当
 RoHS
製品カタログ(PDF)   製品カタログ(電子ブック)
BタイプのUSBコネクタも発売中!
詳細はこちら


特徴

RoHS  RoHS指令対応品
防水性 防水コネクタ【 防水キャップ使用時 防水機能 IP-67 相当 】
ロック方式 ねじロック方式
機構・材質特徴
  • 前面(筐体表側)にはAタイプメスのUSBコネクタ、
  • 背面(筐体裏側)にはAタイプオスのUSBケーブルを有する。
使用温度範囲       0℃~+50℃
保管温度範囲 - 20℃~ +60℃

特性

  • ・耐電圧:最も近接する導体間に規定の電圧を1 分間印加しても、短絡等の異常がない。
  • ・接触抵抗:3mΩ以下。(USB規格で認証されたオスコネクタと結合時)
  • ・防水性:水圧40kPa 下に24 時間放置し、内部に浸水の形跡がない。*
  • ・塩水噴霧:JIS Z 2371-94に基づき、500時間試験を行った後、機能上支障がない。*
  •  *キャップNJW-24-RCaを装着した状態

材質および処理

  材質 処理
シェル 亜鉛合金 特殊処理
パッキン 合成ゴム

UNJWシリーズをご検討のお客様には、他にこんなシリーズがあります

prev
  • NWPCシリーズ
    NWPCシリーズ
    NCSシリーズをベースにした防水コネクタ。シェルに黄銅+クロムめっきを採用。堅牢な上、塩害などにも強い。
    詳しくはこちら
  • NMIシリーズ

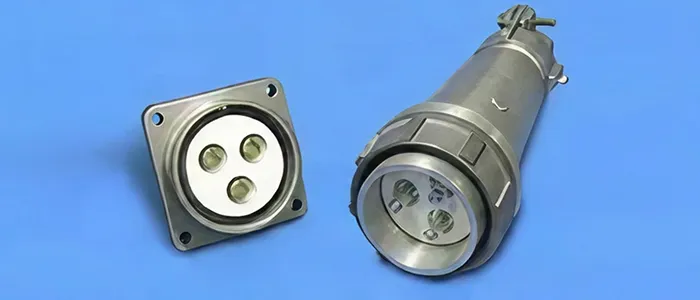

    NMIシリーズ
