NRWシリーズNRW SERIES

NRWシリーズ
樹脂製で軽量。ワンタッチロック方式のためポータブルな機器に最適。
屋外計測器、半導体製造装置、検査装置に多数の実績があります。
防水 IP-67 相当
RoHS ワンタッチロック
海外規格対応品あり 圧着タイプあり
製品カタログ(PDF)   製品カタログ(電子ブック)

結線作業方法   七星で結線作業を承ります

特徴

RoHS RoHS 指令対応品
防水性 防水コネクタ【 結合時 防水機能 IP-67 相当 】 ( IP-68 クラスも相談可 )
ロック方式 ワンタッチロック方式
機構・材質特徴
  • ○シェルには耐候性に優れた高強度プラスチックを採用
  • ○軽量かつ丈夫
  • ○L座の使用により狭い箇所での取り付けも可能
規格について
  • ○UL・CSA規格認定取得品あり( UL : UL1977 CSA : C22.2 No.182.3 )
  • ○欧州安全規格対応品あり( EN61984適合 TÜV認定 )
結線方式 はんだづけ、圧着タイプあり(双方の互換性あり)

特性

  • ・絶縁抵抗:最も近接する導体間を指定の電圧で測定した時、1,000 MΩ以上である。
  • ・耐電圧:最も近接する導体間に規定の電圧を1 分間印加しても、短絡等の異常がない。
  • ・接触抵抗:一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、5 mΩ以下である。
  • 耐振性:振動試験を行った時、機能上支障がなく、接触抵抗は5 mΩ以下である。
  • ・衝撃:衝撃試験を行った時、機能上支障がなく、接触抵抗は5 mΩ以下である。
  • ・耐湿性:湿度試験を行った後、機能上支障がなく、絶縁抵抗は10 MΩ以上である。
  • ・温度サイクル:温度サイクル試験を行った後、機能上支障がなく、絶縁抵抗は1,000 MΩ以上である。
  • ・塩水噴霧:塩水噴霧試験を行った後、機能上支障がなく、接触抵抗は5 mΩ以下である。
  • ・防水性:通常使用する状態で、水圧40kPa 下に24 時間放置した後、浸水の形跡がない。

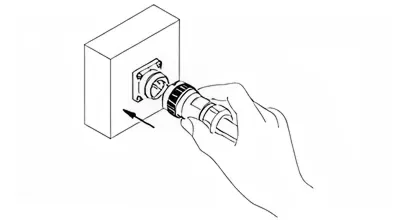

挿入

プラグとレセプタクルのガイドを合わせ、まっすぐに押し込みます。
(5本キー方式の為、レセプタクルにプラグをあてて、プラグを回転させることによって、ガイドを合わせることが出来ます。)
注) 挿入時には、カップリングナットをひねらないで下さい。
  挿入

抜去

矢印の向きにカップリングナットを左へ45°回転させたまま引き抜きます。

注)抜去時にはエンドベルをひねらないでください。

  抜去

材質および処理

  材質 処理
シェル 合成樹脂
絶縁体
コンタクト 銅合金 銀めっき
金めっき
パッキン 合成ゴム
  • 金めっきコンタクトへの変更が可能です。

使用温度範囲

シェルサイズ コンタクト数 使用温度範囲
20 2,3,4,5,7,10,12 -25℃~+ 85℃
24 2,3,4,5,10,14,16
28 16,24
20 14 -25℃~+ 60℃
24 21,24
28 31,37

定格電流使用時の周囲温度上限

TÜV 品のみ適用

  コンタクト数
シェルサイズ 2 3 4 5
20 +77℃ +77℃ +77℃ +77℃
24 +67℃ +67℃ +77℃ +77℃
  • (注)Max.ambient temp.at rated current (TÜVの認定試験結果による)
