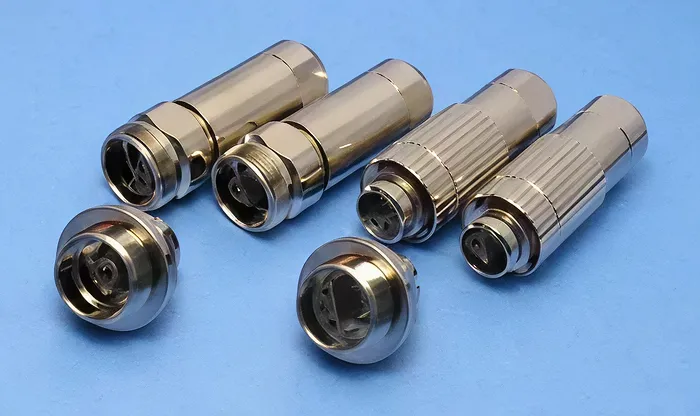

MWシリーズMW SERIES

WTシリーズ

超小型(プラグ最大外径φ10)防水コネクタ。

レセプタクルはバルクヘッドタイプを採用、省スペース化に対応できます。

ケーブルのシールドをコネクタシェルに接続することが可能です。

icon_bousui67.jpg RoHS
btn_pdf04.jpg   製品カタログ(eBOOK)

結線作業方法   七星で結線作業を承ります

特徴

RoHS RoHS 指令対応品
防水性 防水コネクタ【 結合時 防水機能 IP-67 相当 】
ロック方式 ねじロック方式
機構・材質特徴
  • ○黄銅にニッケルめっきを施したシェルにて耐食性に優れる
  • ○パッキンはシリコーンゴムを使用
結線方式 はんだづけ
使用温度範囲 -25℃~ +85℃

特性

    • ・絶縁抵抗:最も近接する導体間を指定の電圧で測定した時、1,000 MΩ以上である。
    • ・耐電圧:最も近接する導体間に規定の電圧を1 分間印加しても、短絡等の異常がない。
    • ・接触抵抗:一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、30 mΩ以下である。
    • ・耐震性:振動試験を行った時、機能上支障がなく、接触抵抗は30 mΩ以下である。
    • ・衝撃:衝撃試験を行った時、機能上支障がなく、接触抵抗は30 mΩ以下である。
    • ・耐湿性:湿度試験を行った後、機能上支障がなく、絶縁抵抗は10 MΩ以上である。
    • ・温度サイクル:温度サイクル試験を行った後、機能上支障がなく、絶縁抵抗は1,000 MΩ以上である。
    • ・塩水噴霧:塩水噴霧試験を行った後、機能上支障がなく、接触抵抗は30 mΩ以下である。
    • ・防水性:通常使用する状態で、水圧10kPa 下に30 分放置した後、浸水の形跡がない。

材質および処理

  材質 処理
シェル 黄銅 ニッケルめっき
絶縁体 合成樹脂
コンタクト 銅合金

金めっき

パッキン シリコーンゴム
