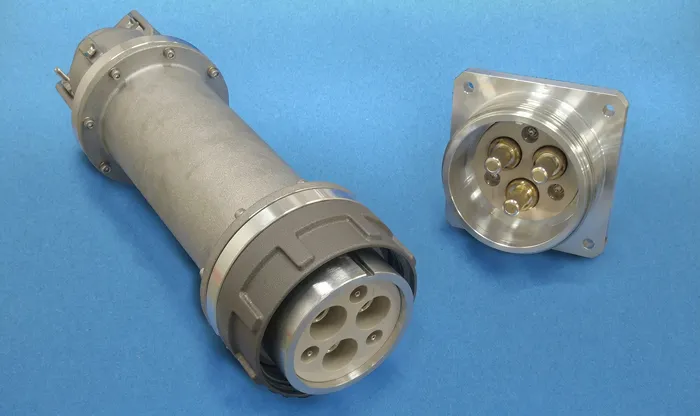

PCI シリーズ PCI SERIES

NMI シリーズ
低圧三相ケーブルを一括した着脱が可能で、用途に応じた電源側、受電側の組み合わせ形状を揃えています。
インターロックコンタクト3本が標準装備で保護回路が接続可能です。
大型搬送機、土木・建設機械、船舶など屋外用途での大電流を要する電源設備でご利用頂けます。
防水 IP-67 相当
製品カタログ(PDF)   製品カタログ(電子ブック)

    七星で結線作業を承ります

特徴

RoHS 未対応
防水性 防水コネクタ
【 結合時 防水機能 IP-67 相当 】
ロック方式 ねじロック方式
機構・材質特徴 低圧三相ケーブルを一括して着脱可能
アルミ合金の使用により軽量、堅牢
結線方式 はんだづけ

材質および処理

  材質 処理
シェル アルミ合金
絶縁体 合成樹脂
コンタクト 銅合金 銀めっき
パッキン 合成ゴム

使用温度範囲

  1203
使用温度範囲 -25℃ ~ +85℃
