NR シリーズ NR SERIES

NR
NJC シリーズを独自のワンタッチロック方式に進化させたコネクタ。
ポータブルな機器や、狭い箇所での取り扱いに威力を発揮します。
非防水 RoHS ワンタッチロック
海外規格対応品あり 圧着タイプあり
製品カタログ(PDF)   製品カタログ(電子ブック)

結線作業方法   七星で結線作業を承ります

特徴

RoHS RoHS 指令対応品
防水性 なし
ロック方式 ワンタッチロック方式
機構・材質特徴
  • ○シェルは亜鉛合金またはアルミ合金によるダイカスト製
  • ○5本キー方式のガイド採用により結合がスムーズ
  • ○L座の使用により狭い箇所での取り付けも可能
規格について
  • ○UL・CSA 規格認定取得品あり(UL:UL1977 CSA:C22.2 No.182.3 )
  • ○欧州安全規格対応品あり(EN61984 適合 TÜV認定)
結線方式 はんだづけ、圧着タイプあり(双方の互換性あり)

特性

  • ・絶縁抵抗:最も近接する導体間を指定の電圧で測定した時、1,000 MΩ以上である。
  • ・耐電圧:最も近接する導体間に規定の電圧を1 分間印加しても、短絡等の異常がない。
  • ・接触抵抗:一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、5 mΩ以下である。
  • 耐振性:振動試験を行った時、機能上支障がなく、接触抵抗は5 mΩ以下である。
  • ・衝撃:衝撃試験を行った時、機能上支障がなく、接触抵抗は5 mΩ以下である。
  • ・耐湿性:湿度試験を行った後、機能上支障がなく、絶縁抵抗は10 MΩ以上である。
  • ・温度サイクル:温度サイクル試験を行った後、機能上支障がなく、絶縁抵抗は1,000 MΩ以上である。
  • ・塩水噴霧:塩水噴霧試験を行った後、機能上支障がなく、接触抵抗は5 mΩ以下である。

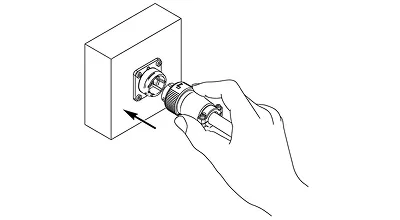

挿入

プラグとレセプタクルのガイドを合わせ、まっすぐに押し込みます。
(5本キー方式の為、レセプタクルにプラグをあてて、プラグを回転させることによって、ガイドを合わせることが出来ます。)
注) 挿入時には、カップリングナットをひねらないで下さい
  挿入

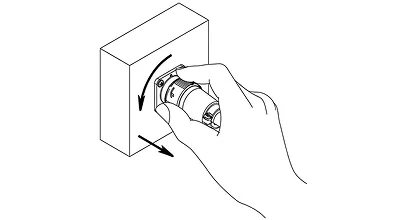

抜去

矢印の向きにカップリングナットを左へ45°回転させたまま引き抜きます。 注) 抜去時には、エンドベルをひねらないで下さい。   抜去

材質および処理

  材質 処理
シェル 亜鉛合金
(一部アルミ合金 )
梨地クロムめっき
絶縁体 合成樹脂
コンタクト 銅合金 銀めっき
金めっき
  • 金めっきコンタクトへの変更が可能です。

使用温度範囲

シェルサイズ コンタクト数 使用温度範囲
20 2,3,4,5 -40℃~+ 100℃
24 2,3,4,5
20 7,10,12 -25℃~+ 85℃
24 10,14,16,4C
20 14 -25℃~+ 60℃
24 21,24
  • JIS 規格工具使用の圧着タイプは、使用温度範囲がはんだづけタイプと異なります。

定格電流使用時の周囲温度上限

TÜV 品のみ適用
  コンタクト数
シェルサイズ 2 3 4 5
20 +80℃ +80℃ +75℃
24 +70℃ +70℃ +80℃ +80℃
  • (注)Max.ambient temp.at rated current (TÜVの認定試験結果による)
