防水コネクタとは

防水コネクタとは、嵌合時や防水キャップ装着時に防水機能を持たせたコネクタのことです。 電気信号や電力を伝送する際に水や湿気の影響を受けないように設計されています。具体的には、ゴム製のパッキンとコネクタ本体から構成されています。

特に屋外設備や電力インフラでは、雨や湿度による影響を防ぐために、防水コネクタが広く使用されています。

防水コネクタの用途については、次章で詳しくご紹介します。

防水コネクタの使用用途

防水コネクタは、電気信号や電力を安全に伝送するために、水や湿気の影響を受けやすい環境で広く活用されています。
以下で、具体的な使用用途をご紹介します。

防水コネクタに関連する主要なIEC規格には、IEC60529（電気機械器具の筐体・キャビネットに対する防塵や防水などの評価）などがあります。

IP規格（防水・防塵性能）

IP規格とは、「IEC規格（国際規格）」でご紹介した国際電気標準会議が定めた、防塵・防水性能を表す国際的な規格です。

なお、IPとはIngress Protectionの頭文字を取ったものです。防水コネクタの防水性能を判断する上で最も一般的に使用されています。

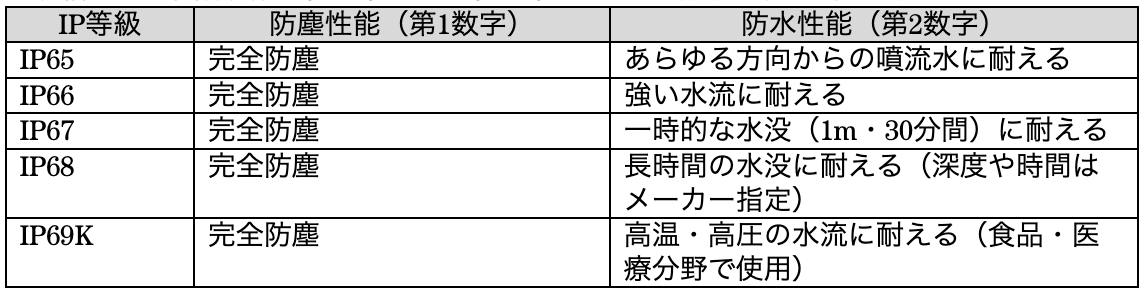

IP規格では、固体異物（防塵）と水（防水）に対する保護等級を2桁の数字で表します。

なお、防塵・防水のどちらかだけを示す場合、省略される等級は「X」で表します（例：IPX8）。

JIS規格（日本工業規格）

JIS規格とは、産業標準化法に基づく、日本国内の製品品質や性能を保証するための基準です。なお、JISとはJapanese Industrial Standardsの頭文字を取ったものです。防水コネクタに関連する主なJIS規格には、以下のものがあります。

• JIS C0920：IP規格と同様に、防水・防塵性能を評価する等級
• JIS C5402：電子機器用コネクタの試験及び測定規格のための基本規格について規定

七星科学研究所のコネクタ製品

七星科学研究所でも、高い防水性能・耐久性を兼ね備えた製品を多数ラインナップしています。主要な防水コネクタシリーズをご紹介いたします。

NWPCシリーズ（IPX6相当）

NWPCシリーズは、さまざまな屋内製造設備で長期間の使用実績を誇る、当社の丸型メタルコネクタの基本形で代表的シリーズである「NCSシリーズ」をベースにした防水コネクタです。 シェルに黄銅とクロムめっきを採用し、堅牢な上に塩害などにも強く、土木・建機、非常用電源設備、船舶などさまざまな用途で活躍しています。

• 防水性能：IPX6相当
• RoHS
• 海外規格対応品あり

詳細は、「NWPCシリーズ」の詳細ページをご覧ください。

NJWシリーズ（IP67相当）

NJWシリーズは、JIS C 5432に準拠した非防水コネクタ「NJCシリーズ」をベースにした防水コネクタです。NJCシリーズと同様に、豊富なバリエーションを誇ります。 監視カメラや建機、屋外計測器など屋外設置での実績が多数あります。 完全防塵・長時間の水没環境でも使用可能な高耐久コネクタです。

• 防水性能：IP67相当
• RoHS
• 電安法適合品あり
• 海外規格対応品あり
• 圧着タイプあり

詳細は、「NJWシリーズ」の詳細ページをご覧ください。

NAWシリーズ（IP67相当）

NAWシリーズは、ワンタッチロック方式防水コネクタの金属タイプとなります。 金属製シェルの採用により堅牢なため、高圧洗浄や過酷な環境下でも使用できる防水コネクタです。土木・建機、各種機械等への使用に適します。

• 防水性能：IP67相当
• RoHS
• ワンタッチロック
• 海外規格対応品あり
• 圧着タイプあり

詳細は、「NAWシリーズ」の詳細ページをご覧ください。

そのほか、七星科学研究所の防水コネクタ製品について詳しくは、下記のサイトをご覧ください。
https://www.nanabosi.co.jp/connector.html?wc

まとめ

防水コネクタは、電力設備や屋外機器の安全で安定した運用を支える重要な部品です。適切に選定することで、電力設備の信頼性を向上させ、長期的な運用コスト削減にもつながります。

特に、電力会社のインフラ設備では、高い防水性能と耐久性が求められます。 信頼性の高い防水コネクタを導入し、安全かつ効率的な電力供給システムを構築しましょう。

なお、七星科学研究所の防水コネクタ製品は、長年の実績と製品の丈夫さ、対応力、柔軟性が特徴です。お客様の個別の要望に応じて、開発研究からの対応が可能です。 防水コネクタをお探しのお客様は、ぜひお気軽にお問い合わせください。
