コネクタの形状はプラグ、レセプタクル、アダプタに大別されます。
レセプタクルとは・・・機器、パネル等に取り付ける接続器具でプラグと接続します。
プラグとは・・・ケーブルの端末に取りつける接続器具でレセプタクルやアダプタと接続します。
アダプタとは・・・ケーブルを延長する際に使用するケーブル端末の接続器具でプラグに接続します。
コネクタに組み込まれるコンタクトには オス形状とメス形状の 2 種類があります。
コネクタの形状はプラグ、レセプタクル、アダプタに大別されます。
正芯
逆芯
正芯
逆芯
ピンコンタクト品は電極が露出しており、【電源側】に使用した場合には、感電や短絡事故の原因となることが考えられます。
事故防止のため、【電源側】にはソケットコンタクト品を、【受電側】にはピンコンタクト品をご使用下さい。
(例)ccc(F) となります。
コネクタの形状はプラグ、レセプタクル、アダプタに大別されます。
コネクタに組み込まれるコンタクトには オス形状とメス形状の 2 種類があります。
対象シリーズ
【 NCS 】【 NJC 】【 NR 】【 NET 】【 25AA 】【 NWPC 】【 EUMW 】【 WT 】【 NJW 】【 NAW 】【 NRW 】【 NEW 】【 BLW 】【 NT 】【 T 】【 NHVC 】【 R 】【 NMI 】
ケーブルクランプを有したプラグ。
金属部品でケーブルシースを挟んで固定するためケーブルに張力がかかった場合の断線のリスクを軽減します。相手コネクタ(レセプタクル、アダプタ類)に接続します。
※ 32 サイズは標準で、ケーブルクランプ付きです。
対象シリーズ
【 NJW-16,20,24,28 】【 NAW 】
ケーブル出し口に管用めねじを切ったプラグで、フレキ管などを用いる時に使用します。
相手コネクタ(レセプタクル類、アダプタ類)に接続します。
なお、当社では管用平行ねじの呼び「G(PF)」にてサイズ表記しています。
対象シリーズ
【 NCS-25,30,40,44,50,54,60,64 】【 NJC-20,24,28,32 】【 NR 】【 NWPC-25 】【 NJW-20,24,28,32 】 【 NAW-20,24 】【 BLW 】
L字型に曲げたタイプで、ケーブルの引き出し方向を変える時に使用します。
相手コネクタ(レセプタクル類、アダプタ類)に接続します。
対象シリーズ
【 NCS-25 】【 NR-20 】【 NT-50 】
ショートプラグ内で各コンタクト間を配線することにより、機器の回路を短絡させることが出来ます。
オプション機器との接続部や安全プラグとして使用します。
相手コネクタ(レセプタクル類、アダプタ類)に接続します。
対象シリーズ
【 NCS-25,30,40,44,50,54,60,64 】【 NT-50 】
機器のパネルなどに取り付けて使用します。
相手コネクタ(プラグ類)に接続します。
対象シリーズ
【 NCS 】【 NJC 】【 NR 】【 NET 】【 25AA 】【 NWPC 】【 EUMW 】【 WT 】【 NJW 】【 NAW 】【 BLW 】【 NT 】【 NHVC-30,50,90,200 】【 NMI-90 】
フランジが角形のパネル取付タイプです。
相手コネクタ ( プラグ類 ) に接続します。
[ 丸フランジ ] 、[ 角フランジ ] 両タイプが存在する場合、 識別のために形状記号を「 R カク 」としています。
対象シリーズ
【 NCS-25,50,54,60,64 】
キャップが一体化して取り付けられているレセプタクルです。
相手コネクタ(プラグ類 ) に接続します。
対象シリーズ
【 NT 】【 NHVC-1204 】【 R 】【 NMI-120 】
パネル背面からナットで固定できるレセプタクルです。
パネル部の防水パッキンはOリングになります。
対象シリーズ
【 NJW-16 】
コネクタの結合面側と結線部側とで簡易的な気密処理を施したレセプタクルです。
パネル部のシールはOリングになります。( ソープテストにより「内圧 180kPa」で空気の漏れがないことを確認 )
パネルへの取り付けは背面からのナット固定となります。相手コネクタ(プラグ類)に接続します。
対象シリーズ
【 NCS-25,30( 正芯のみ ) 】
ケーブルを延長する時に使用する中継タイプで、相手コネクタ(プラグ類)に接続します。
対象シリーズ
【 NCS 】【 NJC 】【 NR 】【 NET 】【 NWPC 】【 NJW 】【 NAW 】【 NRW 】【 NEW 】【 BLW 】【 NMI-90,120 】【 NHVC-904,1204,2004 】
ケーブルを延長する時に使用する中継タイプで、取り付け用のフランジがついたアダプタです。
相手コネクタ(プラグ類)に接続します。
対象シリーズ
【 NCS-16,25,30,40 】【 NJC 】【 NR 】【 NET 】【 NWPC -16,25,30 】【 NJW 】【 NAW 】【 BLW 】
ケーブルクランプを有したアダプタ。
金属部品でケーブルシースを挟んで固定するためケーブルに張力がかかった場合の断線のリスクを軽減します。
相手コネクタ(プラグ類)に接続します。
対象シリーズ
【 NJW-16,20,24,28 】【 NAW 】
ケーブルクランプを有したフランジ付きアダプタ。
金属部品でケーブルシースを挟んで固定するためケーブルに張力がかかった場合の断線のリスクを軽減します。
相手コネクタ(プラグ類)に接続します。
対象シリーズ
ケーブルクランプを有したフランジ付きアダプタ。金属部品でケーブルシースを挟んで固定するためケーブルに張力がかかった場合の断線のリスクを軽減します。相手コネクタ(プラグ類)に接続します。
ケーブル出し口に管用めねじを切ったアダプタで、ケーブルを延長する時に使用する中継タイプです。
フレキ管などを用いる時に使用します。相手コネクタ(プラグ類)に接続します。
なお、当社では管用平行ねじの呼び「G(PF)」にてサイズ表記しています。
対象シリーズ
【 NCS-25 】【 NJC-20,24,28,32 】【 NR 】【 NJW-20,24,28,32】【 NAW-20,24 】【 BLW 】
ケーブル出し口に管用めねじを切ったアダプタで、ケーブルを延長する時に使用する中継タイプに取り付け用のフランジがついたタイプです。
フレキ管などを用いる時に使用します。相手コネクタ(プラグ類)に接続します。
当社では管用平行ねじの呼び「G(PF)」にてサイズ表記しています。
電線管取付け部分の防水性は、ご使用になる電線管接続部品によります。
対象シリーズ
【 NJC-20,24,28,32 】【 NR 】【 NJW-20,24,28,32】【 NAW-20,24 】【 BLW 】

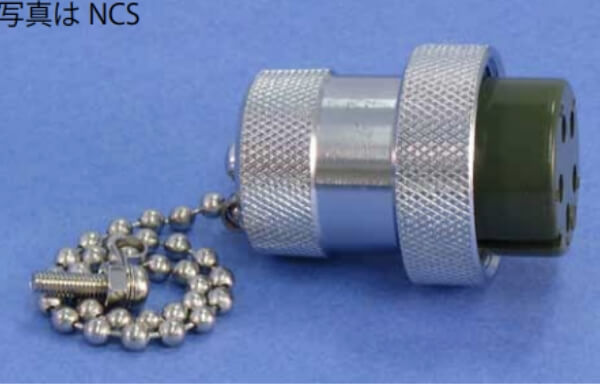

プラグ類に使用するキャップで、レセプタクル類、アダプタ類に結合していない時に接点部を保護するために使用します。
レセプタクル類に使用するキャップで、プラグ類に結合していない時に接点部を保護するために使用します。
アダプタ類に使用するキャップで、プラグ類に結合していない時に接点部を保護するために使用します。
プラグ類、及びアダプタ類のケーブルクランプ部に使用します。
細い電線やバラ線を用いる時に使用します。
対象シリーズ
【 NJC-20,24 】【 NR-20,24 】
レセプタクルの取り付け部分に使用することによって、レセプタクルの向きを変更できるアングル材です。
パネルと平行にプラグ類とケーブルを配置することができます。
非防水
防水
